電圧計を使ってオルタネーターをテストするにはどうすればよいですか?

電圧計を使用したテストがゴールドスタンダードである理由

電圧計を使用してオルタネーターをテストする方法を詳しく説明する前に、この方法が症状のみに基づいて推測するよりも優れている理由を理解することが重要です。電圧計は、充電システムの状態に関する客観的な数値データを提供し、疑いを排除し、オルタネーターが正常か、弱いか、または故障しているかを確認します。

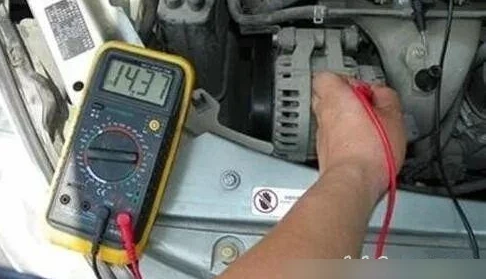

デジタル マルチメーターは、電圧計を使用してオルタネーターをテストする方法を学ぶために不可欠なツールです。

必要なもの: ツールと安全性

必要なツール:

デジタル マルチメーター (電圧計): ホームセンターで入手できます。

安全メガネと手袋。

測定値を記録するためのメモ帳。

重要な安全上の予防措置:

平らな場所に駐車し、パーキングブレーキをかけてエンジンを切ります。

エンジン部品の近くでは、緩い衣服や装飾品を避けてください。

車を走行させた後は、エンジン部品が高温になることに注意してください。

3 ステップのプロセス: 電圧計を使用してオルタネーターをテストする方法

ステップ 1: バッテリーのベース電圧をテストします (エンジンをオフ)

この最初のステップでは、ベースラインを確立し、バッテリーの状態をチェックします。これは、電圧計でオルタネーターをテストするときに正確な診断を行うために重要です。

マルチメーターを DC ボルト (DCV) および 20 V 範囲に設定します。

リード線を接続します。赤をバッテリーのプラス (+) 端子に、黒をマイナス (-) 端子に接続します。

エンジンを完全に停止した状態で電圧を読み取ります。

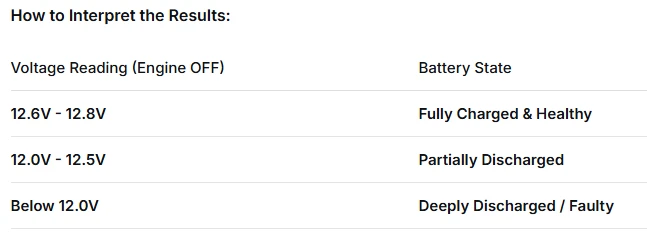

電圧計でオルタネーターを適切にテストするには、バッテリーが少なくとも 12.2V である必要があります。バッテリーが非常に低いと、誤った「オルタネーター不良」の測定値が表示される可能性があります。

ステップ 2: 充電電圧をテストする (エンジン稼働中)

これは、電圧計を使用してオルタネーターをテストする方法に直接答える中心的なステップです。オルタネーターが生成している電圧を測定します。

電圧計をバッテリー端子に接続したまま、エンジンを始動します。

アイドル状態にしておきます。すべてのアクセサリ（照明、エアコン、ラジオ）をオフにします。

マルチメーターの電圧読み取り値を観察してください。

正常なオルタネーターは、13.7V ～ 14.7V の充電電圧を示します。

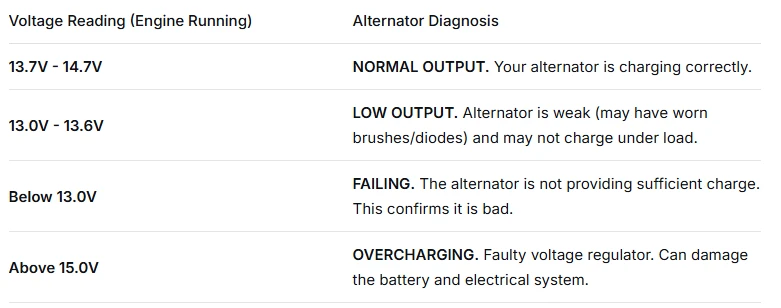

結果を解釈する方法:

ステップ 3: 負荷テスト (アクセサリをオンにしてエンジンを稼働)

オルタネーターの健全性を真にテストするのは、需要に応じてオルタネーターがどのように動作するかです。この最後のステップで、電圧計を使用してオルタネーターをテストする方法のプロセスが完了します。

エンジンを約 2000 RPM (穏やかな回転数) で回転させ、主要な電気負荷をオンにします。ハイビーム ヘッドライト、ブロワー ファン (高)、リア デフロスターなどです。-

この最大負荷の下での電圧計の読み取り値を観察してください。

結果を解釈する方法:

良い結果: 電圧は 13.0V 以上 (理想的には 13.5V+) を維持する必要があります。これは、オルタネーターが需要に対応できることを証明しています。

悪い結果: 電圧が 13.0V 未満に低下します (特に 12.6V 付近またはそれ以下に低下した場合)。これは、オルタネーターが弱く、車両の電力需要をサポートできないことを示しています。
